À quoi pensez-vous quand vous entendez « réservoirs de stockage » ? À de grands réservoirs pour stocker des liquides, des gaz ou des produits chimiques, n'est-ce pas ? Si c'est ce que vous pensez, vous avez tout à fait raison.

Elles sont utilisées dans les industries qui nécessitent un stockage sûr et efficace de liquides, de gaz et de produits chimiques. Ces structures imposantes sont conçues pour répondre à des exigences opérationnelles strictes et se doivent d'être sûres et fiables.

La fabrication joue un rôle important dans la conception de ces réservoirs afin de répondre aux normes industrielles spécifiques et, par conséquent, de garantir leur bon fonctionnement dans différentes conditions.

Vous souhaitez en savoir plus sur la fabrication des réservoirs de stockage ? Cet article vous expliquera les principaux aspects liés aux matériaux utilisés, les étapes de fabrication et la réglementation encadrant leur production.

Cela sera très bénéfique aux organisations pour comprendre ces aspects et leur permettre d'être en mesure de proposer de meilleures solutions à leurs besoins en matière de stockage.

Différents types de réservoirs de stockage

Les réservoirs de stockage sont fabriqués dans une variété de formes et de modèles pour répondre à des besoins spécifiques. Voici un aperçu des principaux types, classés selon leur installation, leurs matériaux et leurs fonctions.

1. Réservoirs de stockage hors sol

Il s'agit de réservoirs installés en surface pour faciliter l'inspection et l'entretien. Ces réservoirs peuvent servir au stockage de grands volumes de liquides, notamment de pétrole et de certains produits chimiques. Toutefois, il est essentiel de veiller à ce qu'ils soient exposés à des conditions climatiques et environnementales favorables, car ils nécessitent une protection.

2. Réservoirs de stockage souterrains (UST)

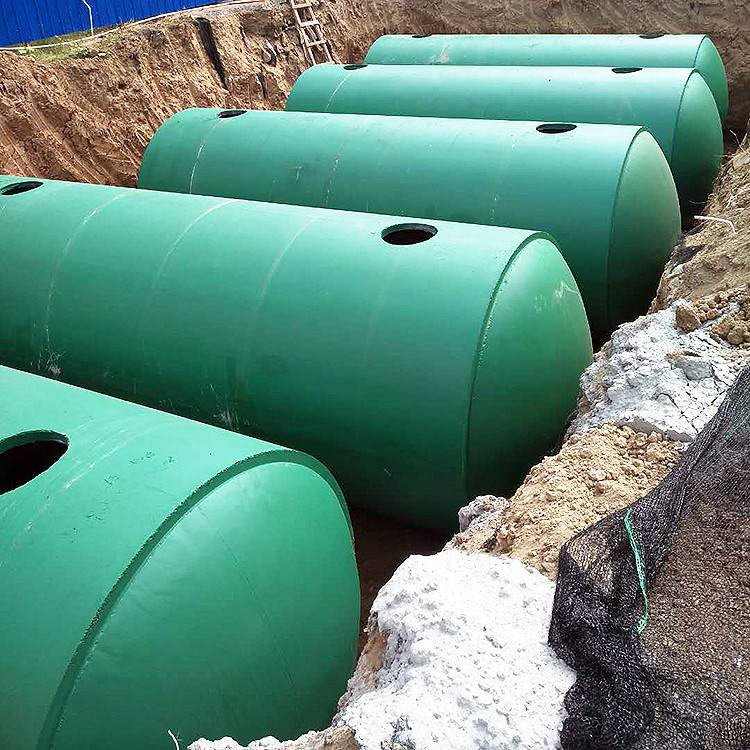

Réservoirs de stockage souterrains

Comme leur nom l'indique, ces réservoirs sont enterrés. On les trouve généralement dans les stations-service et les zones industrielles pour stocker le carburant. Ils n'occupent aucun espace en surface, ce qui les protège des dommages extérieurs. Il est toutefois nécessaire de les vérifier régulièrement afin de détecter d'éventuelles fuites et de s'assurer qu'ils sont enterrés conformément à la réglementation en vigueur.

3. Réservoirs en acier

Il s'agit généralement de réservoirs en acier au carbone ou en acier inoxydable, extrêmement durables, résistant aux applications à haute pression et à haute température et de qualité alimentaire, toujours un premier choix lorsqu'il s'agit de matériaux corrosifs.

4. Réservoirs en plastique et composites

Les réservoirs non corrosifs et légers sont parfaitement adaptés au stockage de liquides non pressurisés, tels que l'eau ou certains produits chimiques. Les réservoirs en PRV sont particulièrement répandus dans le secteur industriel.

5. Réservoirs à toit fixe

Ces réservoirs sont dotés d'un toit rigide et fixe qui ne se détache pas. Ils sont peu coûteux et servent généralement au stockage de liquides non volatils tels que l'eau et le pétrole brut.

6. Réservoirs à toit flottant

Leur toit est conçu pour réduire L'évaporation et le contrôle des émissions s'effectuent par ajustement en fonction du niveau de liquide à l'intérieur ; elles conviennent donc au stockage de substances volatiles comme l'essence.

7. Réservoirs sous pression

Comme leur nom l'indique, ils stockent des gaz ou des liquides sous pression.

8. Réservoir cryogénique

Le réservoir cryogénique est conçu pour les liquides, les gaz et l'azote liquide à très basse température. Il combine les technologies d'isolation thermique les plus avancées.

Chaque type de réservoir a une fonction spécifique ; il est donc important de choisir le réservoir adapté en fonction du matériau stocké, des conditions environnementales et des exigences réglementaires. La maîtrise de ces spécifications vous permettra de sélectionner les réservoirs de stockage répondant à vos besoins opérationnels.

Quels sont les matériaux utilisés dans la fabrication des réservoirs de stockage

Le choix des matériaux est une étape cruciale dans la fabrication des réservoirs de stockage. Un mauvais choix compromet la durabilité, la résistance à la corrosion et l'adéquation du réservoir aux besoins spécifiques auxquels il est destiné.

L'acier et le béton sont deux matériaux largement utilisés. Cependant, de nombreux autres matériaux sont aujourd'hui employés par les fabricants.

1. Acier au carbone

Il s'agit d'un métal lourd et économique, non corrosif, destiné aux réservoirs industriels de stockage de liquides. Il convient également aux applications à haute et très haute température.

2. Acier inoxydable

Extrêmement résistant à la corrosion, il peut donc servir au stockage de produits chimiques, de denrées alimentaires ou de toute autre substance réactive. Sa grande durabilité et son faible besoin d'entretien expliquent son prix élevé.

Ces réservoirs résistent aux UV et peuvent rester en bon état même sans revêtement de peinture.

3. Acier allié

Utilisé pour des réservoirs spécifiques nécessitant des propriétés mécaniques supérieures ou exposés à des conditions environnementales très agressives.

4. Acier fusionné au verre

Comme son nom l'indique, il s'agit d'un matériau combinant acier et verre. Il allie la résistance du verre à l'étanchéité de l'acier. Ces réservoirs peuvent servir à stocker de l'eau.

Voici deux des revêtements que de nombreuses entreprises utilisent pour leurs réservoirs en acier :

Revêtement époxy

Protéger La paroi intérieure du réservoir est protégée contre la corrosion et les réactions chimiques. Ce procédé s'applique généralement aux réservoirs en acier stockant des matières dangereuses.

Revêtements en caoutchouc

Ces revêtements comprennent des doublures souples et résistantes pour le stockage de liquides corrosifs, d'acides ou d'alcalis.

Réservoirs de stockage en béton

Réservoir circulaire en béton

Le béton est utilisé dans le secteur de la construction depuis très longtemps. Il en va de même pour les réservoirs de stockage. C'est l'un des plus anciens matériaux utilisés pour leur fabrication.,

Les réservoirs en béton servent à deux fins : la gestion de l’eau potable et des eaux usées. Ce sont des réservoirs fixes et inamovibles, dont la forme et les dimensions peuvent être personnalisées. Les formes les plus courantes sont circulaires et rectangulaires.

Comparativement aux réservoirs en plastique, les réservoirs en béton sont beaucoup plus faciles à nettoyer et conservent mieux l'eau froide. Ces réservoirs, s'ils sont entretenus régulièrement et avec soin, ont une longue durée de vie.

Elles trouvent des applications dans le traitement des eaux usées, la gestion des réservoirs d'eau, la récupération des eaux de pluie et la collecte des eaux usées.

Réservoirs en plastique et fibre de verre

Ces réservoirs ont une capacité de stockage de 300 tonnes et sont très polyvalents. Ils peuvent être utilisés pour stocker tous types de liquides, qu'il s'agisse de produits chimiques ou d'eau. Leur principal atout est leur excellente résistance à la corrosion.

Compte tenu de leur prix, elles sont moins chères que celles en béton. De plus, elles sont très robustes et durables.

Leur conception monocoque permet de se passer de doublure, le matériau étant naturellement étanche. Autre atout majeur : leur poids. Extrêmement légers, ils se transportent aisément jusqu'à l'endroit souhaité, contrairement à d'autres matériaux.

Elles sont très populaires de nos jours, ce qui leur confère une excellente valeur à la vente et à la revente, surtout comparées aux réservoirs en béton.

Réservoirs en polypropylène

Ces réservoirs sont utilisés pour stocker des produits chimiques, des emballages de transport consignés, des pipelines et des feuilles.

Le polypropylène est un matériau à haute résistance à la traction et résistant aux produits chimiques. Malgré sa légèreté, il peut supporter des charges importantes.

Voyons maintenant comment sont fabriqués les réservoirs de stockage.

Processus de fabrication – Principales étapes impliquées

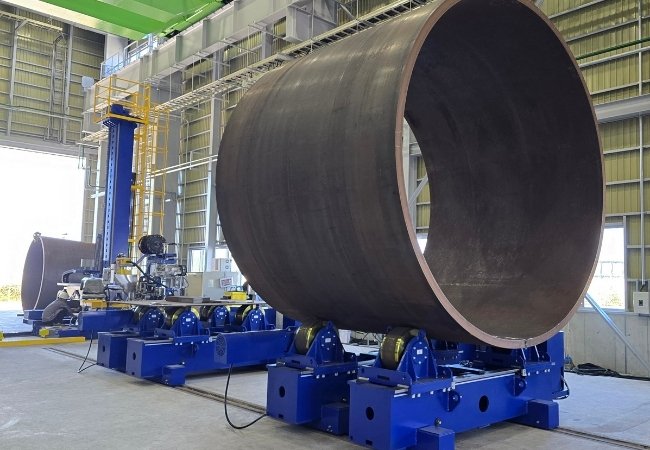

Fabrication de réservoirs de stockage

La fabrication de réservoirs de stockage n'est pas un processus en une seule étape ; elle doit être séquentielle afin de préserver l'intégrité de la structure et de maintenir les normes de fabrication.

Les étapes importantes de la fabrication d'un réservoir sont les suivantes :

1. Plan de conception et d'exécution

La première étape consiste à concevoir et à planifier soigneusement le projet. Commencez par réaliser des dessins précis de la structure et des dimensions du réservoir. Votre choix dépendra de l'usage, de la capacité et des conditions d'exploitation du réservoir.

Votre dessin et votre conception doivent respecter les normes API 650, API 620 ou ASME Section VIII.

2. Sélection des matériaux

Le choix des matériaux dépend des besoins de stockage ; l’acier peut être choisi pour sa résistance, tandis que le PRV est préférable pour sa résistance à la corrosion.

Découper les matériaux aux formes et dimensions requises, après leur sélection, en utilisant des méthodes de découpe plasma, laser ou jet d'eau.

3. Formation et façonnage

Ensuite, roulez ou pliez les plaques d'acier ou tout autre matériau utilisé pour obtenir une forme cylindrique ou sphérique des parois du réservoir.

Ensuite, formez le reste des éléments du réservoir, les fonds du réservoir et les toits pour les adapter en conséquence.

4. Soudage

Vous pouvez choisir des procédés tels que TIG (gaz inerte tungstène), MIG (gaz inerte métal) ou soudage à l'arc submergé pour joindre les composants du réservoir.

Le soudage assurer que les pièces sont assemblées de manière étanche et qu'il n'y a aucune perte d'intégrité structurelle.

5. Assemblage du réservoir

Assemblez les pièces préfabriquées en atelier ou sur site, selon ce qui est le plus faisable compte tenu de la taille du réservoir et des contraintes logistiques.

Installer des buses, des regards et d’autres accessoires de réservoir supplémentaires.

6. Traitement de surface

Il faut ensuite sabler les impuretés de la surface du réservoir.

Vous pouvez également appliquer divers revêtements ou doublures pour une meilleure protection et une résistance accrue à la corrosion, afin de prolonger la durée de vie du réservoir.

7. Essais et inspections

Effectuer des tests stricts et rigoureux en matière de sécurité, y compris, mais sans s'y limiter :

Essai hydrostatique

Cela comprend le remplissage du réservoir avec de l'eau pour vérifier toute fuite et la stabilité structurelle.

Test radiographique

Ici, les défauts de soudure internes sont vérifiés.

Test par ultrasons

C'est le test utilisé pour détecter l'épaisseur de la paroi pour détecter les défauts.

8. Livraison et installation

Emmenez le réservoir nouvellement fabriqué à son emplacement.

Il faut poser les fondations, les préparer et les sécuriser pour assurer la stabilité de l'exploitation.

Défis et solutions de fabrication de réservoirs

Lors de la fabrication, il est nécessaire de surmonter différents problèmes et défis avant d'atteindre des conditions de fabrication optimales.

Nous avons répertorié ci-dessous certains des défis rencontrés et leurs solutions :

1. Résistance à la corrosion

Problème: Au fil des ans, le matériau du réservoir se détériorera sûrement en raison des agents corrosifs et de l’environnement.

Solution: L'utilisation d'acier inoxydable, car il est anticorrosif, ou d'un revêtement protecteur avec revêtement époxy ou caoutchouc prolongera la durée de vie des réservoirs.

2. Intégrité structurelle

Problème: Parfois, les réservoirs se déforment et fuient en raison de conditions de température et de pression extrêmes.

Solution: Vous pouvez éviter cette situation en effectuant des calculs de conception minutieux dès la première étape du processus de fabrication.

3. Fabrication précise

Problème: Si le matériau est coupé de manière inappropriée, plié ou soudé de manière incorrecte, les réservoirs perdent leur intégrité et leur forme.

Solution: Pour résoudre le problème, vous devez choisir des techniques de découpe et de soudage avancées comme mentionné ci-dessus.

4. Défis en matière de transport

Problème: Le transport des réservoirs de stockage est une tâche mouvementée et difficile car les réservoirs sont de grande taille.

Solution: Fabriquez différents composants séparément, puis assemblez-les sur site. Cela réduira les problèmes logistiques.

5. Respect des normes

Problème: Étant donné que les réservoirs de stockage sont polyvalents et ont des applications dans diverses industries, les fabricants ne savent pas quel ensemble de règles suivre pour les contrôles de qualité.

Solution: Assurez-vous toujours d’embaucher un fabricant réputé avec des travailleurs qualifiés et une équipe de R&D qui connaît bien les normes de l’industrie comme API 650 et autres.

Conclusion

Les réservoirs de stockage ont des applications bien plus nombreuses qu'on ne l'imagine. Ce sont des éléments très polyvalents utilisés dans les secteurs des eaux usées, de l'irrigation, du pétrole et du gaz, de la chimie et dans d'autres industries. Ils peuvent contenir divers produits, principalement de l'eau, des produits chimiques (toxiques et non toxiques), des gaz, etc.

La fabrication d'un réservoir de stockage comprend plusieurs étapes, et chaque type de réservoir suit un processus différent. Cependant, la fabrication de tout type de réservoir de stockage exige un équipement de qualité et une main-d'œuvre qualifiée.

Les réservoirs de stockage sont disponibles en différentes tailles et sont fabriqués à partir de divers matériaux tels que l'acier, le béton, la fibre de verre, le polypropylène et le plastique. Il existe différents types de réservoirs adaptés au stockage de divers produits : hors sol, enterrés, à toit fixe, à toit flottant, en béton, cryogéniques, sous pression, etc.

Quel que soit le type choisi, sélectionnez toujours les matériaux en fonction de la destination et de la capacité du réservoir. La conception doit respecter des normes et des contrôles de qualité rigoureux à chaque étape de la fabrication.

Pourquoi est-ce important ? Eh bien, si vous suivez ces règles, vous serez capable de fabriquer des réservoirs qui conserveront leur forme, leur taille et leur structure intactes, quelles que soient les conditions extérieures ou intérieures, même les plus extrêmes.

Les réservoirs de stockage sont conçus pour résister aux conditions environnementales et climatiques les plus extrêmes, tout en assurant la sécurité de leur contenu. Ils doivent répondre à des exigences spécifiques, notamment en matière de résistance à la corrosion, d'intégrité structurelle et de conformité aux normes industrielles.

Il est donc important de comprendre tous ces éléments avant de fabriquer des réservoirs de stockage pour différents projets, afin de garantir un processus sans accroc et le respect des règles et réglementations en vigueur par les professionnels.

Ces informations aideront également les fabricants de réservoirs à prendre les bonnes décisions pour garantir un processus de fabrication sûr et efficace.

Grâce à des techniques de fabrication précises et à un suivi rigoureux, vous pouvez faire des réservoirs de stockage l'un des outils les plus robustes et les plus efficaces pour les industries, ce qui garantira un fonctionnement sans faille et un succès à long terme dans tous les secteurs d'activité.
